加工材料

制砂球磨机设备由电机通过减速机及周边大齿轮减速传动或由低速三相异步电机直接通过制砂球磨机设备周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出制砂球磨机设备外,以进行下一段工序作业。

应用范围

1.制砂球磨机设备节省动力。比较老型设备节省动力 40% 以上。
2.采用先进的可控进出料制砂球磨机设备技术,结合实际用户的研磨物料配用合适的研磨体,一改传统球磨机的面接触为线接触,使制砂机的出料粒度更为均匀,产量更高 适用于不同硬度(莫氏硬度 5.5 R11; 12 )的矿石。
3.制砂球磨机设备出料细度可调。通过简单的调整即可改变出料的粒度,内置细度控制装置 出料可加筛分装置,两道把关,确保既不产生过磨又不会使不合格产品混入成品。
4.制砂球磨机设备有干式和湿式两种形式可供选择,用户可根据自己的实际情况加以选择。对加工石英砂,白云石,独居石等产品,磨机后可配用磁选机除铁。

优点和特点

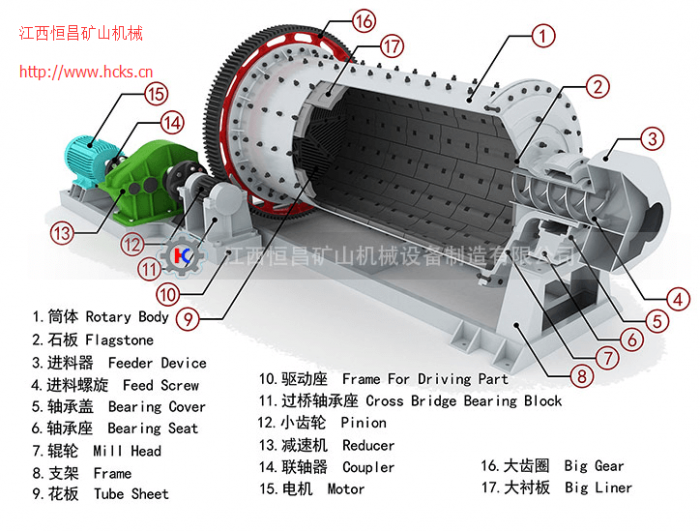

球磨机结构图

产品结构

技术参数



型号

筒体直径
(mm)

筒体长度
(mm)

最大装球量
(t)

进料粒度
(mm)

出料粒度
(mm)

处理量
(t/h)

功率
(kw)

外形尺寸
长x宽x高(mm)

重量
(kg)

Ф750×1800

750

1800

0.8

20

0.074-0.4

0.4-1.1

7.5

4043×1450×1200

4350

Ф900×1200

900

1200

1.1

20

0.074-0.4

0.3-0.9

11

3843×1850×1400

4210

Ф900×1800

900

1800

1.5

20

0.074-0.4

0.5-1.3

15

4443×1850×1400

6078

Ф900×2100

900

2100

1.8

20

0.074-0.4

0.6-1.5

18.5

4743×1850×1400

6660

Ф900×3000

900

3000

2.7

20

0.074-0.4

0.9-2.3

22

5943×1850×1400

7770

Ф1200×2400

1200

2400

4

25

0.074-0.4

1.6-4.1

30

5540×2300×1850

10020

Ф1200×3000

1200

3000

5.3

25

0.074-0.4

2.2-5.5

37

6340×2300×1850

11230

Ф1200×4500

1200

4500

7.3

25

0.074-0.4

3.0-7.5

55

7540×2300×1850

13210

Ф1500×2400

1500

2400

7

25

0.074-0.4

2.8-6.5

55

6830×2930×2060

15430

Ф1500×3000

1500

3000

9

25

0.074-0.4

3.5-8.0

75

7430×2930×2060

16843

Ф1500×4500

1500

4500

13.5

25

0.074-0.4

5.5-13.5

90

8930×2930×2060

20000

Ф1500×5700

1500

5700

17

25

0.074-0.4

7-15.5

110

10130×2930×2060

23597

Ф1830×3000

1830

3000

13

25

0.074-0.4

3.0-17.0

130

9525×3960×2250

29490

Ф1830×4500

1830

4500

19

25

0.074-0.4

5.2-26.0

155

10925×3960×2250

34210

Ф1830×6400

1830

6400

27

25

0.074-0.4

8.0-40.0

210

12925×3960×2250

42440

Ф2100×3000

2100

3000

20

25

0.074-0.4

4.0-30.0

180

8475×4060×3400

41965

Ф2100×4500

2100

4500

25

25

0.074-0.4

5.6-42.0

280

9975×4060×3400

49230

Ф2400×3000

2400

3000

26.5

25

0.074-0.4

6.5-82

280

9225×5005×3970

63684

Ф2400×4500

2400

4500

32.5

25

0.074-0.4

8-100

380

10570×5005×3970

72284

Ф2700×3000

2700

3000

34

25

0.074-0.4

15-115

420

10575×5610×4500

88400

Ф2700×4500

2700

4500

40

25

0.074-0.4

17.5-135

475

11175×5610×4500

90420

Ф3200×3000

3200

3000

44

25

0.074-0.4

50-90

500

11000×7200×5700

124000

Ф3200×4500

3200

4500

65

25

0.074-0.4

100-145

630

13000×7200×5700

145000
